Cable Lightning para iPhone 14 Pro

Después de una revisión de la apariencia, la longitud y la prueba del terminal del cable, comenzará una sesión de desmontaje para que todos puedan ver cómo Apple construyó internamente este cable lightning para iPhone 14 pro.

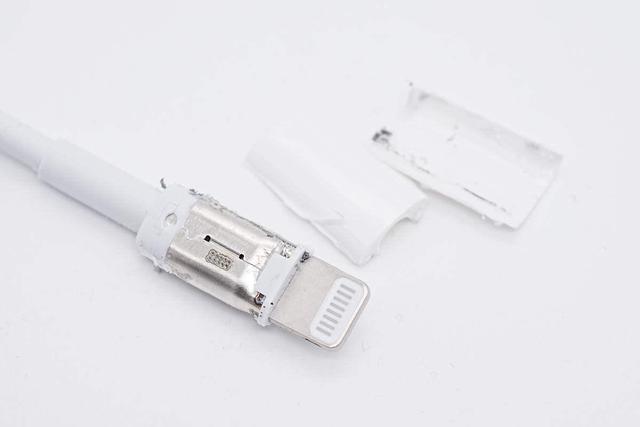

En primer lugar, haga un corte en la carcasa de plástico del terminal Lightning para poder soldar por debajo un manguito de acero fijo.

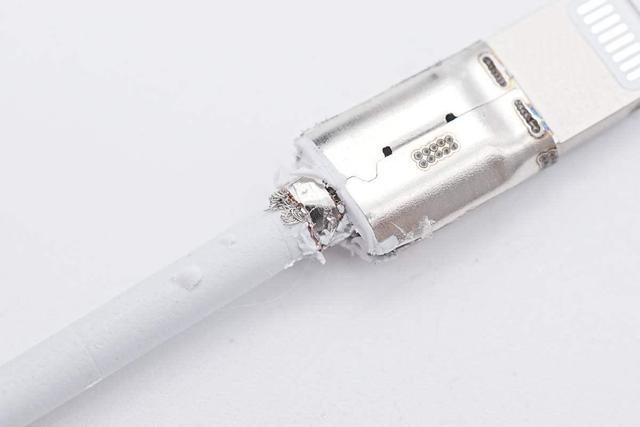

Un manguito de acero con una envoltura de soldadura por puntos protege el interior. Un extremo está lleno de sellador y el otro extremo está unido con un anillo de plástico.

Para proporcionar trabajo de puesta a tierra, blindaje y fijación, el manguito de acero une el cable en el extremo.

Desmonte el arnés de la cubierta de acero trasera del cable antes de continuar.

Retire el manguito de acero fijo soldado por puntos de dos piezas que se aseguró y protegió el terminal Lightning al soldarlo por puntos.

El terminal Lightning se suelda después de que la cola del cable se haya moldeado, fijado y asegurado como un todo.

La integración interna de la identificación del protocolo de carga rápida PD, el módulo de cifrado, así como el número de serie del producto, el fabricante y otra información.

El frente de la pequeña placa tiene un modelo de chip enorme AS3616A.

La protección adhesiva se fija en la parte posterior de la junta de soldadura.

Debajo del adhesivo, también hay un chip empaquetado con CSP.

Después de realizar el corte inicial para separar la carcasa del terminal USB-C, se soldó por puntos el manguito interior de acero.

Relleno de anillo de plástico de montaje de conector USB-C macho.

El manguito de acero es una estructura de dos piezas que se suelda por puntos tanto en el conector macho USB-C como en el manguito de acero mismo, lo que crea una conexión extremadamente resistente.

La inyección interna permite que el casquillo del extremo del cable se forme en una sola pieza.

El extremo del cable también se fija mediante una técnica de moldeo por inyección y se suelda al terminal USB-C después de retirar la cubierta de acero fija soldada por puntos.

La funda de acero y el conector macho USB-C están fusionados con bastante fuerza.

Suelde el cable positivo, el cable CC, el cable de datos USB 2.0 y el núcleo del cable pelado negativo al lado de la placa pequeña del conector USB-C.

En la parte posterior del bloque de terminales, hay dos condensadores de filtro soldados en su lugar.

Retire la carcasa metálica del conector USB-C macho.

El soporte de posicionamiento de plástico interno en primer plano.

El conector macho es un diseño de pin no completo, donde los dos pines cerca del terminal negativo externo se alargan y se conectan al terminal interno del cargador para conexión a tierra, un diseño patentado para cables y cargadores Apple C a L.

Primer plano de un pasador interno; chapado en oro pesado en las conexiones de los terminales; resiste la oxidación; vida más larga.

Corta la línea de datos y mira la sección transversal. Se ven cinco núcleos con piel aislante; El núcleo de alimentación positivo tiene dos núcleos rojos, el núcleo interno es más grueso, el núcleo CC tiene una línea delgada azul en el medio, el núcleo USB 2. 0 tiene blanco y verde, y el núcleo de alimentación negativo en el exterior el área es el núcleo de alambre desnudo.

Corta la piel exterior del cable para revelar una capa de bobinados de protección en el interior.

Debajo de la malla protectora hay una capa de papel de aluminio protector.

Retire el papel de aluminio protector para revelar los datos y los núcleos de alimentación en el interior, junto con el cable de tensión. Todos los núcleos tienen una estructura de bobinado giratorio, lo que puede ayudar a reducir el estrés y aumentar la flexibilidad del cable.

Lo siguiente comenzará brindando una descripción general de los núcleos internos del cable antes de entrar en más detalles.

Los dos núcleos de cable de alimentación positivos rojos están compuestos por un cable interno de cobre puro sin cables antitirones.

Cable de datos D-core blanco para USB 2.0; el cable antitirón interno no estaba presente.

Verde para cable de datos D plus core para USB 2.0; sin cable antitirón interno.

Núcleos de cable CC azul que están retorcidos.

El núcleo del cable negativo se muestra de cerca con cuatro cables paralelos de cobre estañado.

Primer plano del hilo de tensión interno del cable.

Todos fueron desmontados rápidamente para revelar un retrato familiar.

Resumen de desmontaje

El cable que viene con el iPhone 14 Pro Max tiene la misma apariencia que el cable C94 estándar y tiene el número de producto A2561. El cable pesa alrededor de 20 g, tiene un diámetro de unos 3 mm y una longitud de aproximadamente 1 metro. Terminales Lightning para terminales C91M, contactos plateados, cable OEM fabricado por Foxconn, diseño de PIN no completo macho USB-C.
